Серия НИКА-2013: современный аналог машин серии УВН-73...75.
Многолетний опыт работы компании показал необходимость создания серии установок для серийного производства под большие загрузки/партии продукции в электронике и машиностроении. Специально под эти задачи создана серия  НИКА-2013. На базе НИКА-2013 уже 7 лет изготавливаются установки различного назначения.

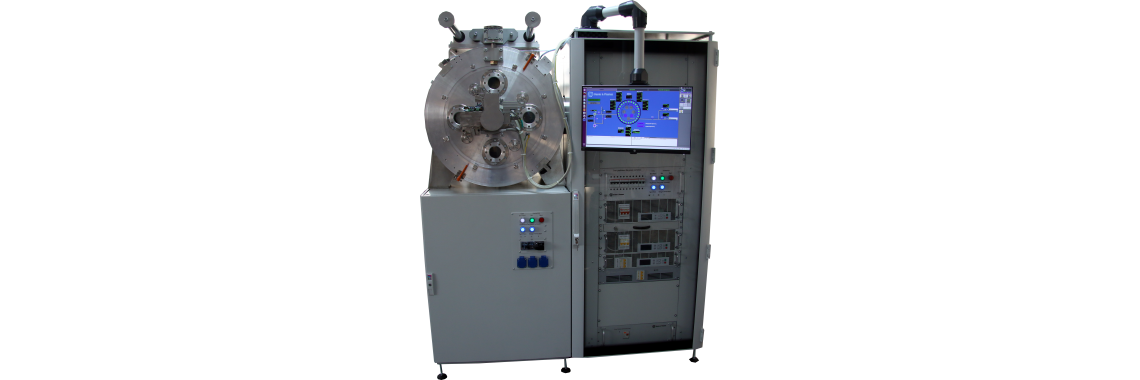

В базовой комплектации серии (вакуумный пост НИКА 2013ВП) уже предусмотрены: вакуумная камера (Ø700х550 мм) со смотровыми окнами, подвижными и поворотными горизонтальными фланцами для размещения технологических устройств и загрузки, интегрированные в стойку (шкаф), где штатно размещены системы управления, откачки, охлаждения. В вакуумных постах серии НИКА-2013 предусмотрены:
     •в камере - системы охлаждения, сменных защитных экранов.

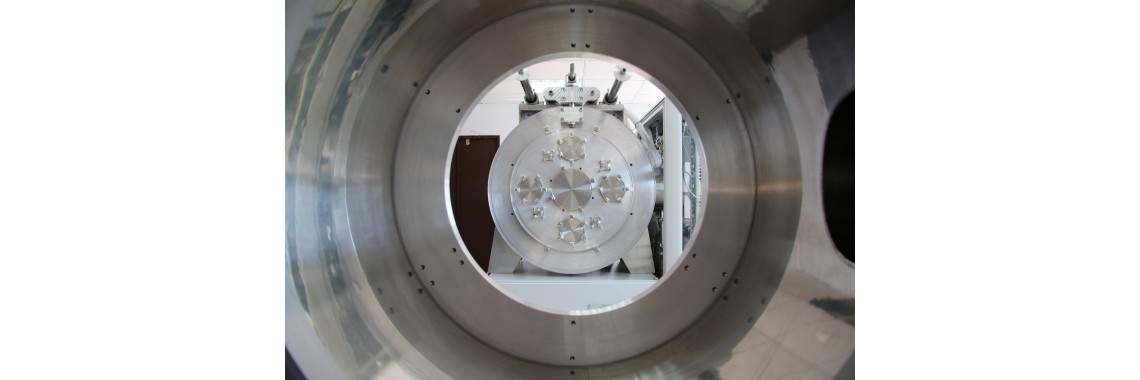

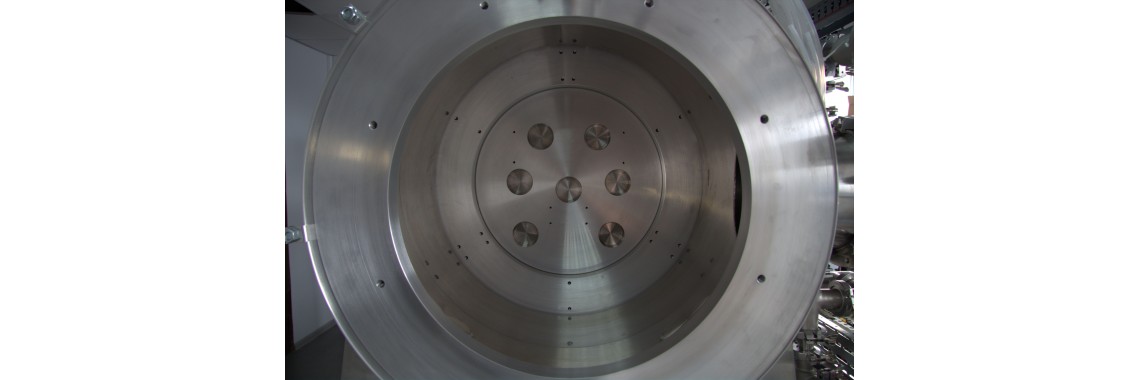

     •на заднем фланце ( фланце устройств) - 7 унифицированных посадочных мест для технологических устройств

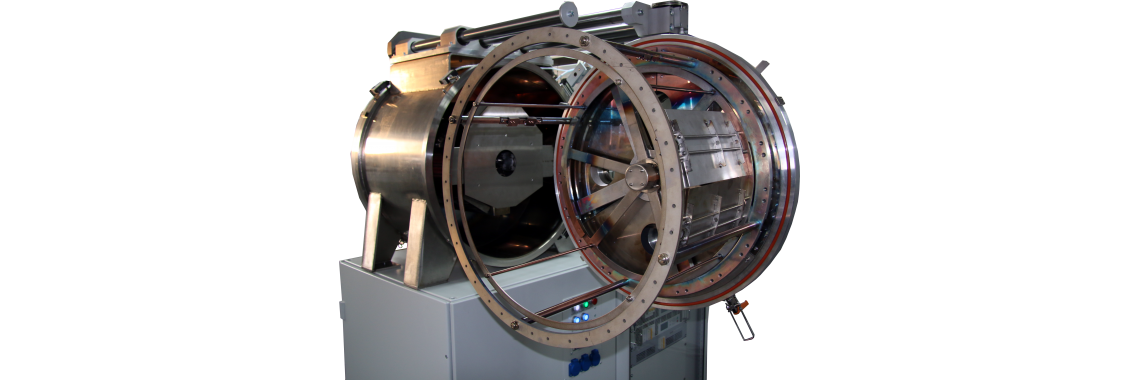

     •на переднем (рабочем) фланце - унифицированные посадочные места для размщения смотровых окон с заслонками, ввода вращения, которые могут быть использованы для размещения технологических устройств
     •в стойке - предусмотрены посадочные места для размещения блоков вакуумной установки,

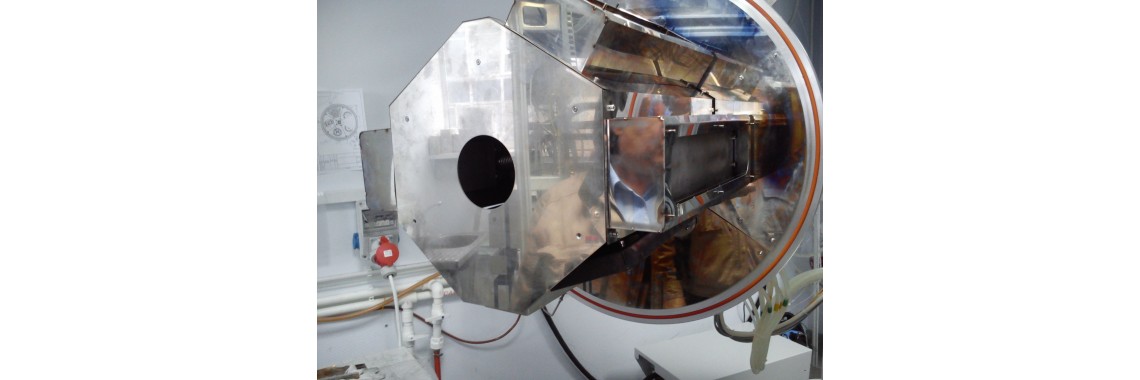

     •загрузка размещается либо на вертикальной карусели, либо на горизонтальном барабане на рабочем  переднем фланце.
Основные технические параметры
     •Площадь размещения установки с зоной обслуживания – 7м2.
     •Электропитание: 380В, 50 Гц, 8..15 кВт.
     •Габариты: 1620..1800 х 1420..2400 х 1900..2100.
     •Масса: 500..950 кг.
Остальные подключения: вода, рабочие газы, сжатый воздух - определяются техническими требованиями проектируемой установки.
Как показала практика применения установки серии НИКА-2013 оказались очень удачными и для серийного производства. Установки серии уже несколько лет работают на отечественных предприятиях. Гибкая модульная конструкция позволяет легко проводить их последующие модернизации. На базе серии НИКА-2013 изготовлена отдельная серия установок с уменьшенной камерой - НИКА-2013-500.






Установка 1/2-х стороннего напыления НИКА-2013-136 (ПРС2)

Установка 1/2-х стороннего напыления НИКА-2013-136 (ПРС2)

Установка одно-двухстороннего напыления проводящих и резистивных слоев с мощным нагревом подложек

Цена договорная

Установка напыления НИКА-13-500-133 (ПСО)

Установка напыления НИКА-13-500-133 (ПСО)

Вакуумная установка магнетронного напыления проводящих слоев с предварительной ионной очисткой

Цена договорная

Установка одностороннего напыления НИКА 2013-140 (3М1И2Н)

Установка одностороннего напыления НИКА 2013-140 (3М1И2Н)

Установка одностороннего напыления тонких пленок на подложки (60х48)

Цена договорная

Установка травления НИКА 13-500-134 (МТ)

Установка травления НИКА 13-500-134 (МТ)

Вакуумная установка плазмохимического  травления в высокочастотном магнетронном разряде

Цена договорная
